近期，中國科學院合肥物質科學研究院固體物理研究所微納技術與器件研究室研究員葉長輝帶領的研發團隊，在柔性超級電容器研究方面取得新進展。相關研究成果已發表在英國皇家化學會《材料化學》雜志上(J. Mater. Chem. A, 2014, 2, 20916-20922；J. Mater. Chem. A, 2015, 3, 617–623)。

　　隨著柔性可穿戴式及便攜式功能化電子器件的發展，要求驅動其工作的供能器件不僅能提供足夠的功率及能量密度，還需具有良好的柔韌性。超級電容器以其較高的功率密度、循環穩定性以及可實現快速充放電，是一種非常有應用潛力的供能器件，然而其較低的能量密度一直限制著其實際應用。因此，如何進一步提高超級電容器的能量密度并使其柔性化，是目前超級電容器研究領域的熱點。

　　聚苯胺是一種具有特殊的電學、光學性質，且經摻雜后可具有導電性的高分子化合物，其在電子工業、信息工程、國防工程等的開發和發展方面都具有多種用途。通過一系列實驗，該課題組研究人員利用原位電沉積技術在柔性導電基底上均勻地制備了一層聚苯胺薄膜，并以此作為復合電極進一步制備了柔性超級電容器。這種超級電容器具有51.7 mF cm-2最大面電容，以及5.57 mWh cm-3最大能量密度，其并聯后可以有效地驅動LED燈數分鐘，并且展現出優異的柔韌性和循環穩定性（圖1）。

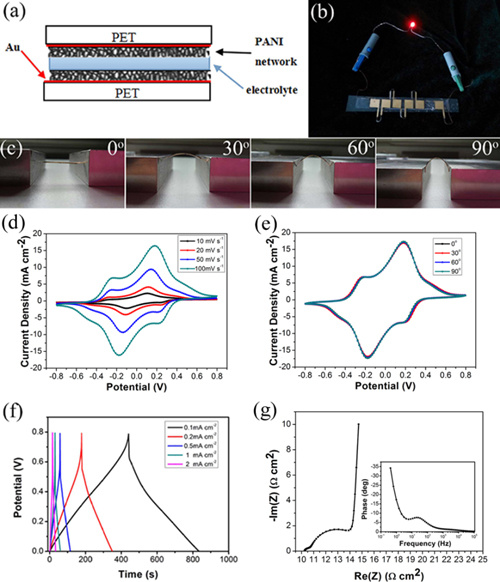

　　圖1 (a) 超級電容器器件構型圖；(b) 器件并聯后驅動LED燈光學照片；(c)器件在彎曲角0o，30o，60o以及90o時光學照片；(d)器件在不同掃速下的循環伏安曲線圖；(e)器件在4個彎曲角度下的循環伏安曲線；(f)器件在不同恒電流下的充放電曲線圖；(g)器件的阻抗譜圖。
